斜導柱長度要怎么計算呢？今天小編就來給您普及一下。

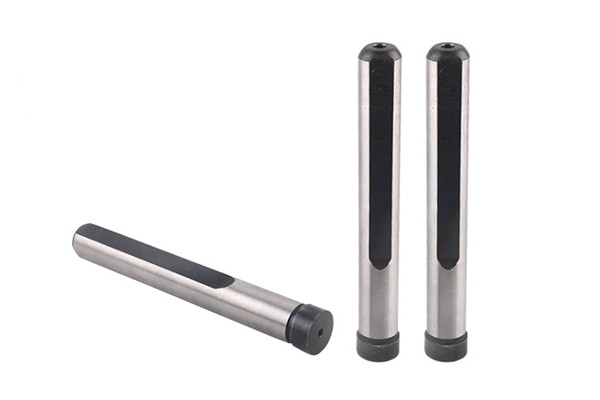

首先，我們需要了解什么是斜導柱？斜導柱是指塑膠模具中用來給滑塊(行位)提供側向抽芯所需動力的圓柱，通常也叫模具斜導柱。

       那么，既然斜導柱是為滑塊提供動力的，我們首先需要了解滑塊的運作原理，了解清楚滑塊的運作原理后，我們才能更簡單的計算出斜導柱的長度。

滑塊的工作原理：就是利用成型機的開模動作，使斜導柱與滑塊產生相對運動趨勢，使滑塊沿開模方向和水平方向產生兩種運動形式，使之脫離產品倒掛。 我們把產品的倒勾長度設為A，把滑塊在水平方向上運動的距離設為S，斜導柱傾斜角度設為D。S=A+3~n

       還有就是斜導柱C段的長度也相當重要的哦，它的長短可是控制著滑塊運動的距離S。

看到這里大家是否有點明白了，其實計算斜導柱的長度就是利用“三角函數”來的。我們可以把它簡化成一個三角形，方便使用“三角函數”式來計算。 設定S就是滑塊滑動距離S，角度X就是圖中的角度D。(這兩個數已經根據產品、模具設計的需要設定為固定值，是已知數。)長度L相對于上圖中的C。高度H，就是滑塊滑動到了指定位置時，模具打開的距離。

        那么由此可得：斜導柱長度計算公式為：L=S/Sin(X)H=S/tan(X)(斜導柱實際長度是L+B，B為斜導柱在模板上的固定段)

小伙伴們你們明白了嗎？
